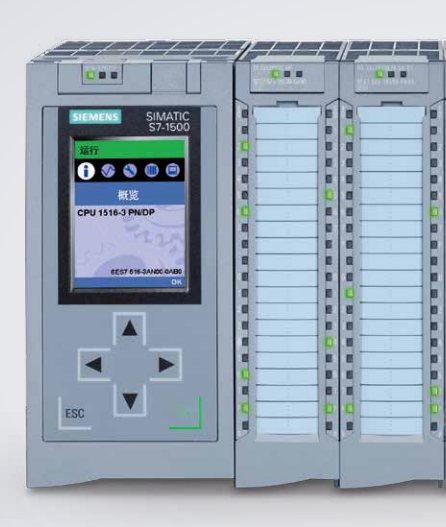

西門子1500系列PLC
瀏覽：1407 發布日期：2020-12-09 09:37:06
概述：
西門子 S7-1500控制器提供了更高性能，位指令的處理時間低至1ns，浮點運算的指令處理時間低至10ns(取決于CPU類型，這在第一次上市發布的產品中是不可能的)。背板總線的速度是S7-400PLC的40倍;由于代碼生成得到優化，CPU的響應速度與現有控制器的CPU相比更快。
每個CPU都配有一個PROFINET IO (2端交換機)標準接口。CPU 1516-3PN/DP另外還具有一個集成PROFINET基本接口，例如，可用于網絡隔離。
除集成接口外，每個西門子 S7-1500控制器還可通過通信模塊或通信處理器進行擴展。這樣就提供了很多其它連接方法，例如，通過PROFIBUS進行連接，通過以太網進行連接，或通過采用專用協議USS或Modbus RTU的串行接口進行連接。
西門子S7-1500PLC集成技術
西門子S7-1500可以不使用任何附加模塊而在PLC中集成運動控制功能。通過PLCopen，該控制器提供了標準化的塊，可用來連接模擬驅動器和PROFIdrive驅動器。運動控制功能支持轉速軸和定位軸以及外部編碼器。
為了有效調試和快速優化驅動器和閉環控制器，西門子 S7-1500還針對所有CPU變量提供了廣泛的跟蹤功能，既可用于實時診斷，又可用于不定時故障檢測。
除驅動器功能外，S7-1500還提供了豐富的閉環控制功能，例如，可通過便于組態的塊來自動優化控制參數以獲得控制質量。
此外，還可利用工藝模塊來執行高速計數、位置捕獲等功能，或針對24V直至200kHz的信號執行測量。
西門子S7-1500PLC集成了安全功能
與STEP7結合使用時，每個CPU都會提供基于密碼的知識保護，可防止未經授權而讀出并更改程序塊的內容。
復制保護加強了安全防護，防止未經授權而復制程序塊。可以將具體程序塊鏈接至存儲卡的序列號，以便只有在將組態的存儲卡插到CPU中之后，才會執行該程序塊。
并且，控制器具有四個不同的安全訪問級別，以便向不同用戶組分配不同的訪問權限。
由于操作保護得到改進，因此，控制器可以檢測到數據更改或未經授權的組態數據傳輸。
以太網通信處理器(CP 1543-1)通過防火墻為用戶提供了附加訪問保護，并可建立安全VPN連接(V12SP1及更高版本)。
西門子 S7-1500控制器提供了更高性能，位指令的處理時間低至1ns，浮點運算的指令處理時間低至10ns(取決于CPU類型，這在第一次上市發布的產品中是不可能的)。背板總線的速度是S7-400PLC的40倍;由于代碼生成得到優化，CPU的響應速度與現有控制器的CPU相比更快。
每個CPU都配有一個PROFINET IO (2端交換機)標準接口。CPU 1516-3PN/DP另外還具有一個集成PROFINET基本接口，例如，可用于網絡隔離。
除集成接口外，每個西門子 S7-1500控制器還可通過通信模塊或通信處理器進行擴展。這樣就提供了很多其它連接方法，例如，通過PROFIBUS進行連接，通過以太網進行連接，或通過采用專用協議USS或Modbus RTU的串行接口進行連接。
西門子S7-1500PLC集成技術
西門子S7-1500可以不使用任何附加模塊而在PLC中集成運動控制功能。通過PLCopen，該控制器提供了標準化的塊，可用來連接模擬驅動器和PROFIdrive驅動器。運動控制功能支持轉速軸和定位軸以及外部編碼器。
為了有效調試和快速優化驅動器和閉環控制器，西門子 S7-1500還針對所有CPU變量提供了廣泛的跟蹤功能，既可用于實時診斷，又可用于不定時故障檢測。
除驅動器功能外，S7-1500還提供了豐富的閉環控制功能，例如，可通過便于組態的塊來自動優化控制參數以獲得控制質量。
此外，還可利用工藝模塊來執行高速計數、位置捕獲等功能，或針對24V直至200kHz的信號執行測量。
西門子S7-1500PLC集成了安全功能
與STEP7結合使用時，每個CPU都會提供基于密碼的知識保護，可防止未經授權而讀出并更改程序塊的內容。
復制保護加強了安全防護，防止未經授權而復制程序塊。可以將具體程序塊鏈接至存儲卡的序列號，以便只有在將組態的存儲卡插到CPU中之后，才會執行該程序塊。
并且，控制器具有四個不同的安全訪問級別，以便向不同用戶組分配不同的訪問權限。
由于操作保護得到改進，因此，控制器可以檢測到數據更改或未經授權的組態數據傳輸。
以太網通信處理器(CP 1543-1)通過防火墻為用戶提供了附加訪問保護，并可建立安全VPN連接(V12SP1及更高版本)。
| SIMATIC S7-1500可編程控制器 | |||
| Module Type | Sub type | MLFB | Description |
| CPU模塊 | 6ES75163AN000AB0 | CPU 1516-3 PN/DP：1 MB 程序，5 MB 數據；10 ns ；集成 2PN 接口，1 以太網接口，1DP 接口 | |
| 6ES75131AL000AB0 | CPU 1513-1 PN：300 KB 程序，1.5 MB 數據；40 ns；集成 2PN 接口，1DP 接口 | ||
| 6ES75111AK000AB0 | CPU 1511-1 PN：150 KB 程序，1 MB 數據；60 ns；集成 2PN 接口，1DP 接口 | ||
| 電源模塊 | 6ES75070RA000AB0 | PS：60 W，額定輸入電壓 AC/DC 120/230 V | |
| 6ES75050RA000AB0 | PS：60 W， 額定輸入電壓 DC 24/48/60 V | ||
| 6ES75050KA000AB0 | PS：25 W，額定輸入電壓 DC 24 V | ||
| I/O模塊 | 模擬量輸出模塊 | 6ES75325HF000AB0 | AQ 8：模擬輸出模塊，8AQ，U/I ，高速 |
| 6ES75325HD000AB0 | AQ 4：模擬輸出模塊，4AQ，U/I | ||
| 模擬量輸入模塊 | 6ES75317NF100AB0 | AI 8：模擬輸入模塊，8AI，U/I，高速 | |
| 6ES75317KF000AB0 | AI 8：模擬輸入模塊，8AI，U/I/RTD/TC | ||
| 數字量輸出模塊 | 6ES75225HF000AB0 | DQ 8：數字輸出模塊，8DQ，繼電器，230 V AC/ 5A | |
| 6ES75225FF000AB0 | DQ 8：數字輸出模塊，8DQ，可控硅，230V AC/ 2A | ||
| 6ES75221BL000AB0 | DQ 32：數字輸出模塊，32DQ，晶體管，24 V DC/ 0.5A | ||
| 6ES75221BH000AB0 | DQ 16：數字輸出模塊，16DQ，晶體管，24 V DC/ 0.5A | ||
| 6ES75221BF000AB0 | DQ 8：數字輸出模塊，高性能 8DQ，晶體管，24V DC/2A | ||
| 數字量輸入模塊 | 6ES75211FH000AA0 | DI 16：數字輸入模塊，16DI，230V AC | |
| 6ES75211BL000AB0 | DI 32：數字輸入模塊，高性能 32DI，24V DC | ||
| 6ES75211BH500AA0 | DI 16：數字輸入模塊，16DI，24V DC | ||
| 6ES75211BH000AB0 | 數字輸入模塊，高性能 16DI，24V DC | ||
